Qu'est-ce qu'un tube reformeur ?

A tube reformeur est un tuyau en alliage moulé par centrifugation et résistant à la chaleur, installé à l'intérieur de la section radiante d'un four de reformage industriel. Il transporte un mélange de gaz de traitement et de vapeur sur un lit de catalyseur, absorbant la chaleur à travers sa paroi afin que les hydrocarbures se transforment en gaz de synthèse riche en hydrogène à des températures qui atteignent généralement 800 à 900 degrés Celsius. En bref, le tube du reformeur est à la fois l’enceinte de pression et la surface de transfert de chaleur qui rend le reformage catalytique possible.

Ce que fait réellement un tube reformeur

À l’intérieur d’un reformeur de génération d’hydrogène, des dizaines, voire des centaines de ces tubes sont suspendus verticalement dans le four, remplis de catalyseur à base de nickel. Les brûleurs entourant le banc de tubes élèvent la température de la paroi externe bien au-dessus de la température interne du gaz, entraînant la réaction de reformage à la vapeur lorsque le mélange s'écoule vers le bas à travers le catalyseur. Étant donné que la paroi du tube est exposée à une chaleur extrême d’un côté et à un gaz réactif à haute pression de l’autre, le composant doit résister à la déformation par fluage, à la carburation et à la fatigue thermique pendant des années sans défaillance.

Les ingénieurs appellent parfois le même composant un tube catalytique, car il contient physiquement la charge du catalyseur, ou un tube de réaction, car la réaction de conversion se produit à l'intérieur. Les trois termes décrivent la même pièce physique dans un four de reformage, bien que le tube catalytique soit plus courant dans le traitement chimique général et le tube de réaction dans des contextes universitaires ou d'ingénierie des procédés.

Conditions de fonctionnement et spécifications typiques

La conception des tubes du reformeur est régie par un ensemble restreint mais exigeant de paramètres de fonctionnement. Les plages typiques observées dans les usines d’hydrogène et de gaz de synthèse sont les suivantes.

Ces chiffres varient selon la capacité de l'usine, la matière première et la conception du four, de sorte que les tubes sont généralement conçus par projet plutôt que vendus sur un catalogue fixe.

Principales caractéristiques de conception qui déterminent les performances

Quatre caractéristiques de conception distinguent un tube reformeur fiable d'un tube qui tombe en panne prématurément.

• Résistance au fluage et à la chaleur. Le tube doit supporter une contrainte constante à haute température sans allongement ni rupture progressifs au cours de sa durée de vie.
• Géométrie interne uniforme. Un diamètre d'alésage et une épaisseur de paroi constants maintiennent le flux de gaz et la garniture du catalyseur uniforme, ce qui évite les points chauds localisés.
• Résistance à la corrosion et à la carburation. La surface de l'alliage doit résister aux attaques de la vapeur, de l'hydrogène et des atmosphères riches en carbone pendant des milliers d'heures de fonctionnement.
• Précision dimensionnelle. Des tolérances serrées sur la rectitude et la rondeur simplifient l'installation sur site et réduisent la concentration des contraintes au niveau des soudures et des brides.

Produits connexes pour tubes de four

Au-delà du tube de reformage standard, plusieurs composants connexes sont utilisés dans les systèmes de reformage, de craquage et de four DRI. Chacun est conçu pour un environnement thermique et de processus spécifique.

Réformer Tube réformateur

Industrie DRI Tube de reformage DRI

Four de craquage Tube de craquage (bobine radiante)

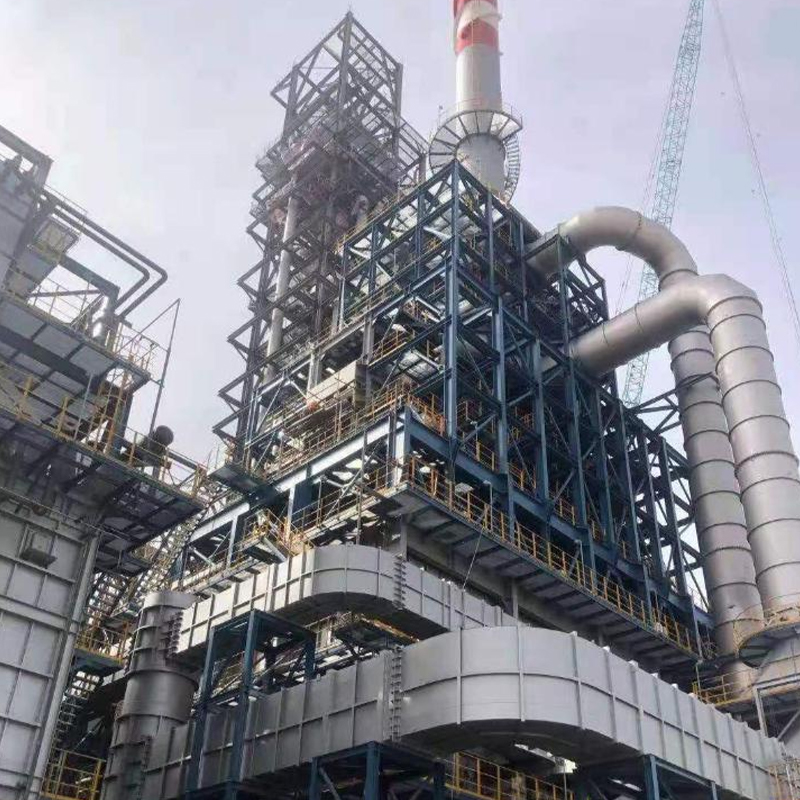

Raffinage du pétrole Réformateur de production d'hydrogène

Pièces de four Feuille tubulaire

Comparaison du tube de reformage, du tube de catalyseur et du tube de réaction

Étant donné que ces trois noms sont souvent utilisés de manière interchangeable, le tableau ci-dessous précise où chaque terme est le plus couramment appliqué.

Applications typiques

Les tubes de reformage sont des composants essentiels lorsqu'un processus nécessite une conversion catalytique contrôlée à haute température à l'intérieur d'un four chauffé.

• Unités de production d'hydrogène dans les raffineries de pétrole
• Usines de reformage de méthane à la vapeur pour la production d'ammoniac et de méthanol
• Fours de traitement chimique du charbon et de la pétrochimie
• Réacteurs catalytiques industriels utilisés dans les lignes de production de fer à réduction directe

Matériaux couramment utilisés dans la fabrication

La plupart des tubes de reformage sont coulés par centrifugation à partir d'alliages nickel-chrome résistants à la chaleur, car cette méthode de coulée produit une structure de grain fin et uniforme qui résiste mieux au fluage que le matériau corroyé. Les familles d'alliages courantes comprennent des qualités HP modifiées renforcées de niobium et d'éléments de micro-alliage tels que le titane ou le zirconium, qui améliorent la résistance à haute température et prolongent la durée de vie sous des cycles thermiques continus.

Comment sélectionner le bon tube Reformer pour un projet

Le choix d'un tube de reformage est une décision d'ingénierie spécifique au projet plutôt qu'un achat sur catalogue. Les facteurs suivants guident généralement le processus de sélection.

• Conditions de processus. Confirmez la température de conception, la pression et la composition de la matière première, car celles-ci déterminent la qualité d'alliage et l'épaisseur de paroi requises.
• Disposition du four. La longueur, le diamètre et la conception des raccords d'extrémité des tubes doivent correspondre à la structure du four existante ou prévue.
• Durée de vie prévue. Une durée de vie plus longue nécessite généralement des alliages de qualité supérieure et des tolérances de fabrication plus strictes.
• Qualifications du fabricant. Les fournisseurs disposant de certifications d’équipements sous pression reconnues et d’une expérience auprès des principaux opérateurs pétrochimiques ont tendance à proposer un contrôle qualité plus cohérent.

Foire aux questions

Combien de temps dure généralement un tube reformeur ? Dans des conditions de fonctionnement appropriées, un tube de reformage bien fabriqué atteint généralement une durée de vie nominale de 80 000 à 100 000 heures de fonctionnement, soit environ neuf à onze ans, avant qu'un remplacement ne soit recommandé.

Les dimensions des tubes du reformeur peuvent-elles être personnalisées ? Oui. Le diamètre, la longueur, l'épaisseur de paroi et la composition de l'alliage sont généralement adaptés pour correspondre aux exigences spécifiques de conception du four et de processus de chaque projet.

Quelles sont les causes d’une défaillance prématurée du tube du reformeur ? Les causes les plus fréquentes sont une surchauffe localisée due à une cuisson inégale, une carburation due à une exposition prolongée à des atmosphères riches en carbone et des dommages causés par le fluage accumulés lors d'un fonctionnement au-dessus de la température de conception.
