Industrie DRI (Direct Reduction Iron Industry) représente un segment critique de la métallurgie de l'acier, se concentrant sur la conversion du minerai de fer en fer métallique de haute pureté grâce à des procédés de réduction à base de gaz ou de charbon à des températures inférieures au point de fusion du fer. Tuopu Industry (Jiangsu) Co., Ltd. est une marque professionnelle de fours de chauffage et de tubes de fours de coulée centrifuge en Chine, servant de fournisseur de premier niveau pour SINOPEC, PetroChina et CNOOC, et de fournisseur qualifié pour le groupe Sinochem. La société exploite une base de fabrication de radiateurs à grande échelle, un site de production intelligent de tubes de four et un quai roulant/roulant, fournissant des services contractuels EPC pour le four DRI et l'assemblage de tubes de reformage pour DRI.
Processus de base et configuration des équipements dans l'industrie DRI
Au sein de l'industrie DRI, les procédés de four à cuve à base de gaz représentent environ 75,8 % de la capacité de production mondiale, MIDREX et Energiron étant les deux voies technologiques dominantes. Le flux principal du processus comprend quatre étapes : réduction, reformage, récupération de chaleur et briquetage. Tuopu Industry (Jiangsu) Co., Ltd. fournit un four DRI et un ensemble de tubes de reformage pour DRI, qui sont des équipements clés dans cette chaîne de processus, influençant directement l'efficacité de la production de gaz réducteur et la qualité de conversion du minerai de fer.
La préparation du gaz réducteur est l’élément central des procédés DRI. Le gaz naturel (généralement du méthane) est mélangé au gaz de four recyclé et circule dans des tubes de reformage remplis de catalyseurs à base de nickel, où il subit des réactions de reformage à des températures élevées pour produire un gaz réducteur riche en hydrogène et en monoxyde de carbone. Tuopu Industry (Jiangsu) Co., Ltd. fabrique des tubes catalytiques reformeurs en utilisant la technologie de coulée centrifuge, capables de résister à des températures de fonctionnement supérieures à 900°C et à des cycles de contraintes thermiques complexes, garantissant une composition stable des gaz réducteurs.
| Type de processus | Réducteur | Formulaire de réacteur | Part de capacité mondiale | Plage de température typique |
| Four à cuve à gaz | Gaz Naturel / Hydrogène | Four à cuve | 75,8% | 900-1050°C |
| Four rotatif à base de charbon | Charbon non cokéfiable | Four rotatif | 24% | 900-1050°C |
| Lit fluidisé à base de gaz | Gaz naturel | Réacteur à lit fluidisé | 0,2% | Env. 600°C |
| Four à sole rotative | Charbon / Coke | Four à sole rotative (RHF) | Part mineure | 1 250–1 350 °C |
Le tableau ci-dessus illustre clairement la répartition des principales voies technologiques dans l’industrie DRI. Les procédés de four à cuve à base de gaz dominent en raison de leur rendement élevé, de leurs faibles émissions et de leurs formes de produits flexibles (DRI froid, DRI chaud et fer briqueté chaud HBI). Tuopu Industry (Jiangsu) Co., Ltd. conçoit sa gamme de produits de four DRI spécifiquement pour les fours à cuve à gaz et les systèmes de reformage associés, couvrant la chaîne d'approvisionnement complète depuis le corps du four de réduction jusqu'aux assemblages de tubes de reformage.

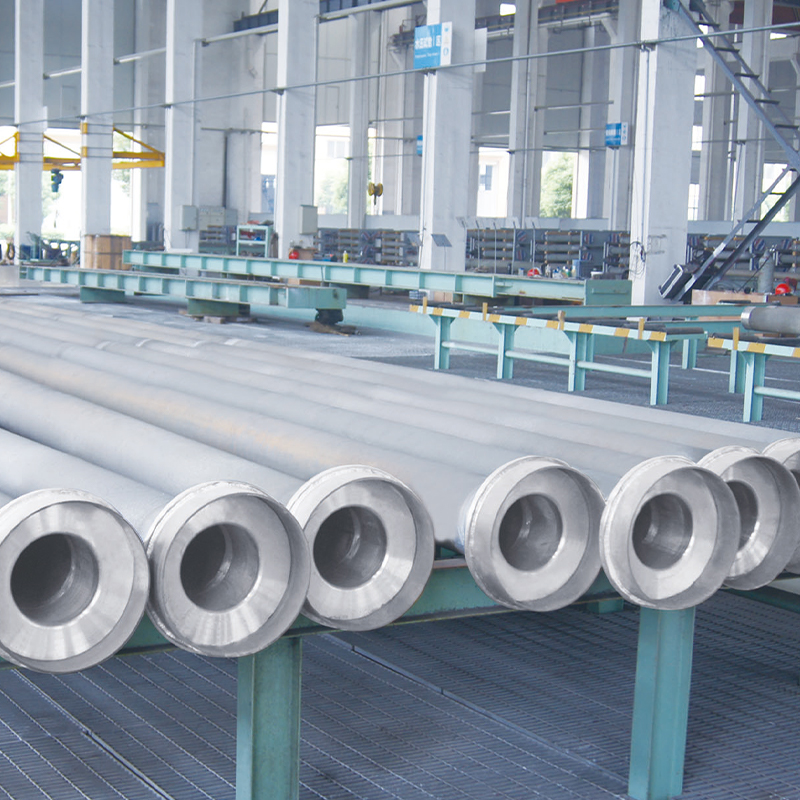

Exigences techniques et normes de fabrication pour le tube de reformage DRI
Le tube de reformage DRI est le composant central sous pression du four de reformage, fonctionnant dans des conditions extrêmement sévères : températures internes supérieures à 900 °C, chauffage radiant direct provenant des flammes de combustion à l'extérieur, pression de gaz interne élevée et abrasion mécanique des lits de catalyseur. Tuopu Industry (Jiangsu) Co., Ltd. utilise la technologie de coulée centrifuge pour fabriquer des tubes catalytiques Reformer, un processus qui garantit une microstructure de paroi dense, une structure de grain raffinée et une résistance au fluage à haute température et à l'oxydation considérablement améliorées.
En termes de sélection de matériaux, les tubes DRI Reformer utilisent généralement des alliages à haute teneur en nickel-chrome (tels que les qualités HP et HK), contenant 25 à 35 % de chrome et 35 à 45 % de nickel, avec des ajouts de niobium, de tungstène, de titane et d'autres oligo-éléments pour renforcer les joints de grains. Tuopu Industry (Jiangsu) Co., Ltd. exploite un site de production intelligent de tubes de four équipé d'équipements de coulée centrifuge avancés et de systèmes de tests non destructifs, garantissant que chaque tube de reformage répond aux normes de qualité strictes de l'industrie pétrochimique.
Indicateurs clés de performance des tubes reformeurs
- Température de fonctionnement : interne 900-1 050°C, température murale jusqu'à 1 100°C
- Exigences de pression : résister à la pression interne du gaz réducteur et au poids du lit de catalyseur
- Norme matérielle : alliage à haute teneur en nickel-chrome résistant à la chaleur, structure moulée par centrifugation dense
- Durée de vie : cycle de fonctionnement typique d'environ 8 à 12 ans
- Processus de fabrication : essais non destructifs d'usinage de précision par coulée centrifuge
Les modes de défaillance des tubes de reformage comprennent principalement la déformation par fluage, la fissuration par fatigue thermique, la fragilisation par carburation et l'écaillage des calamines d'oxyde. Tuopu Industry (Jiangsu) Co., Ltd. résout ces risques grâce à des ratios de composition d'alliage optimisés, des taux de refroidissement de coulée contrôlés et des protocoles d'inspection d'usine rigoureux lors de la conception et de la fabrication des tubes Reformer. En tant que fournisseur de premier niveau de SINOPEC, PetroChina et CNOOC, les produits de la société ont démontré un fonctionnement stable à long terme sur plusieurs installations DRI.

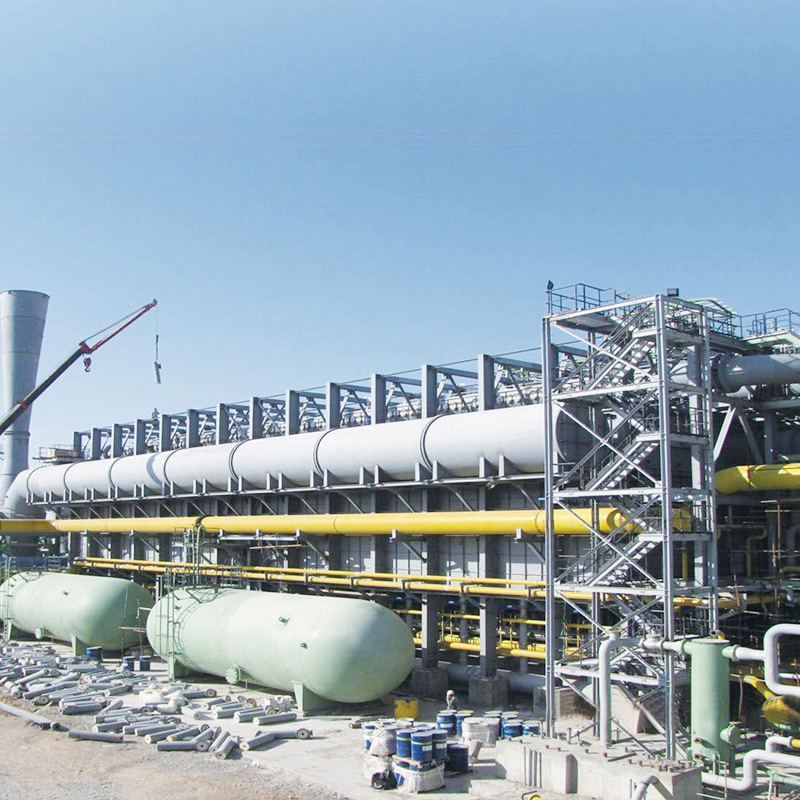

Conception structurelle et applications d'ingénierie du four DRI
Le four DRI est le réacteur central des processus de réduction directe à base de gaz, et sa conception structurelle a un impact direct sur l'efficacité de la réduction, la consommation d'énergie et le taux de métallisation du produit. Un four à cuve DRI à base de gaz typique se compose d'un récipient cylindrique recouvert de matériaux réfractaires. Les boulettes de minerai de fer ou le minerai en morceaux sont chargés par le haut et descendent par gravité, entrant en contact avec le gaz réducteur circulant vers le haut à contre-courant pour achever la réaction de réduction. Tuopu Industry (Jiangsu) Co., Ltd. fournit des services contractuels EPC pour le four DRI, couvrant le flux de travail complet depuis la conception technique et la fabrication d'équipements jusqu'à l'installation, la mise en service et la gestion de projet.
Dans la pratique de l'ingénierie, la conception du four DRI doit prendre en compte de manière exhaustive les facteurs suivants : rapport hauteur/diamètre du corps du four, uniformité de la distribution du gaz réducteur, contrôle de la vitesse de descente de la charge et fiabilité des systèmes d'étanchéité dynamiques. Tuopu Industry (Jiangsu) Co., Ltd. s'appuie sur des solutions d'ingénierie matures et une vaste expérience en gestion de projets de construction pour fournir des services EPC de fours de chauffage pour de nombreuses installations pétrochimiques, chimiques de charbon et de raffinage de pétrole nationales et internationales. La gamme de produits comprend des fours de craquage d'éthylène, des reformeurs de génération d'hydrogène, des fours de chauffage d'unités de styrène, des fours de chauffage CDU et VDU, des reformeurs quatre-en-un, et bien plus encore.
| Nom de l'équipement | Fonction | Composants de base | Champ d'application |
| Four DRI | Réacteur à réduction directe de minerai de fer | Corps de puits, revêtement réfractaire, système de distribution de gaz | Usines DRI à base de gaz |
| Assemblage de tube de reformeur | Réacteur de reformage de gaz réducteur | Tubes de reformage, catalyseurs, plaques tubulaires, tubes en queue de cochon | Systèmes de reformage DRI |
| Four de craquage d'éthylène | Craquage à haute température des hydrocarbures | Tubes de craquage, section radiante, section convection | Usines pétrochimiques d'éthylène |
| Réformateur de production d'hydrogène | Reformage de vapeur de gaz naturel pour l'hydrogène | Tubes de reformage, brûleurs, récupération de chaleur résiduelle | Raffinage / production chimique d'hydrogène |
| Réformateur quatre en un | Chauffage intégré multi-procédés | Section radiante, section de convection, tuyaux collecteurs | Intégration raffinage-chimie à grande échelle |
Le tableau ci-dessus répertorie les principales gammes de produits de Tuopu Industry (Jiangsu) Co., Ltd. dans l'industrie DRI et les secteurs connexes. Il est important de souligner que la société ne propose que des modèles de produits et des fonctions explicitement répertoriés sur son site Web, notamment l'assemblage de tubes Reformer pour DRI, le four DRI, les tubes de craquage d'éthylène, les serpentins radiants, les sections de convection et autres. Toutes les descriptions de produits sont basées sur les capacités de fabrication réelles et l'expérience en ingénierie.
Tendances de développement et transformation verte dans l’industrie DRI
L’industrie mondiale des DRI connaît une profonde transformation verte. Les procédés DRI conventionnels basés sur le gaz naturel affichent déjà des émissions de CO2 nettement inférieures à celles des hauts fourneaux, tandis que la technologie DRI utilisant 100 % d'hydrogène vert comme agent réducteur est considérée comme la voie clé pour la décarbonation de l'industrie sidérurgique. Les principaux fournisseurs de technologies tels que MIDREX ont développé des conceptions d'installations capables de basculer de manière flexible entre les réducteurs (gaz naturel, hydrogène, gaz de synthèse), réservant ainsi des interfaces techniques pour une future réduction entièrement basée sur l'hydrogène. Tuopu Industry (Jiangsu) Co., Ltd. surveille de près cette tendance et ses conceptions de four DRI et d'assemblage de tubes de reformage sont déjà capables de s'adapter à différentes compositions de gaz réducteurs.
En termes d’échelle de production, la flexibilité de conception des usines DRI représente un autre avantage significatif. Contrairement à la voie traditionnelle haut fourneau-BOF, qui nécessite une production annuelle minimale d'environ 2 millions de tonnes pour la viabilité économique, les usines DRI peuvent démarrer à partir d'une production aussi petite que 0,5 million de tonnes par an, formant des mini-aciéries avec des fours à arc électrique (EAF). Cela les rend particulièrement adaptés aux régions aux ressources dispersées ou à un approvisionnement limité en gaz naturel/hydrogène. Tuopu Industry (Jiangsu) Co., Ltd. offre des capacités contractuelles EPC couvrant des projets DRI de différentes échelles, depuis la fourniture d'équipements de base jusqu'à la livraison d'ingénierie complète, avec des solutions personnalisées disponibles.
FAQ
Quels matériaux sont généralement utilisés pour fabriquer des tubes de reformage DRI
Les tubes DRI Reformer sont généralement fabriqués à partir d'alliages à haute teneur en nickel-chrome résistants à la chaleur (tels que les qualités HP et HK) en utilisant la technologie de coulée centrifuge, pour résister à des températures de fonctionnement supérieures à 900°C et à des environnements à pression de gaz interne élevée.
Ce qui distingue un four DRI des radiateurs conventionnels
Un four DRI est un réacteur à cuve spécialement conçu pour la réduction directe du minerai de fer. Ses caractéristiques déterminantes comprennent un contact gaz-solide à contre-courant, des systèmes d'étanchéité dynamiques et un revêtement réfractaire, qui diffèrent fondamentalement des appareils de chauffage conventionnels en termes de principes de processus et de conception structurelle.
Quelle est la composition typique du gaz réducteur dans les procédés DRI à base de gaz
Dans les procédés DRI à base de gaz, le gaz réducteur est généralement constitué d'environ 55 % d'hydrogène et de 36 % de monoxyde de carbone, avec un rapport H2/CO d'environ 1,5, générés par le reformage catalytique du gaz naturel dans des tubes de reformage.
Quelles sont les principales formes de produits DRI
Les produits DRI sont disponibles sous trois formes principales : DRI froid (CDRI), DRI chaud (HDRI) et fer briqueté chaud (HBI). Le HBI est produit en comprimant le DRI chaud en briquettes haute densité pour un stockage et un transport en toute sécurité.
Quelle est la durée de vie typique d’un tube Reformer
Dans des conditions normales de fonctionnement, les tubes Reformer ont généralement une durée de vie d'environ 8 à 12 ans, en fonction de la température de fonctionnement, des fluctuations de pression, de la fréquence de remplacement du catalyseur et de la qualité du matériau du tube.
Quels services liés au DRI Tuopu Industry fournit-il
Tuopu Industry (Jiangsu) Co., Ltd. fournit la fabrication et la fourniture d'équipements de base, notamment un four DRI et un ensemble de tubes de reformage pour DRI, ainsi que des services contractuels EPC pour les appareils de chauffage à feu couvrant la conception technique, la fabrication d'équipements, l'installation, la mise en service et la gestion de projet.
Quels avantages environnementaux le procédé DRI offre-t-il par rapport à la fabrication d'acier dans les hauts fourneaux ?
Les procédés DRI consomment environ la moitié de l’énergie des circuits de hauts fourneaux et génèrent des émissions de CO2 nettement inférieures. En utilisant 100 % d’hydrogène comme agent réducteur, des émissions de carbone proches de zéro peuvent être obtenues, ce qui représente une voie technologique essentielle pour la transformation verte dans l’industrie sidérurgique.
Quels avantages la coulée centrifuge offre-t-elle pour la fabrication de tubes Reformer
La coulée centrifuge produit des tubes reformeurs avec une microstructure à paroi dense, une granulométrie raffinée et une absence de défauts de retrait, améliorant considérablement la résistance au fluage à haute température, la résistance à l'oxydation et la capacité de charge par rapport aux processus de coulée statique.
