Sélection de radiateurs à feu : types et applications dans l'industrie pétrochimique

Sélection de radiateurs à feu pour l'industrie pétrochimique doit se concentrer sur trois dimensions fondamentales : les exigences des processus, les références en matière d'efficacité thermique et la conformité en matière de sécurité. Tuopu Industry (Jiangsu) Co., Ltd., en tant que fournisseur de premier niveau de SINOPEC, PetroChina et CNOOC, couvre la gamme complète de produits, y compris les fours de craquage d'éthylène, les reformeurs de génération d'hydrogène et les aérothermes au styrène, avec une capacité contractuelle complète EPC depuis la conception du package de processus jusqu'au démarrage de l'usine. Les appareils de chauffage pétrochimiques modernes atteignent une efficacité thermique supérieure à 85 % grâce à une répartition optimisée de la charge thermique entre les sections radiantes et à convection, des brûleurs à haut rendement et des systèmes de récupération de chaleur perdue.

Types de base et applications d'ingénierie

Les appareils de chauffage pétrochimiques sont classés en plusieurs formes structurelles en fonction des exigences du processus. Tuopu Industry réalise une conception personnalisée selon les spécifications des différents concédants de licence de processus. Les principaux types comprennent les fours à caisson, les fours cylindriques et les fours verticaux.

Dans les appareils de chauffage de type caisson, les fluides de traitement dans les tubes de la section radiante absorbent la chaleur principalement par rayonnement direct des flammes, tandis que la section de convection transfère la chaleur via la convection des gaz de combustion. Les fours cylindriques comportent généralement des tubes radiants disposés verticalement, certains modèles adoptant des conceptions à serpentins hélicoïdaux adaptées aux installations dans des espaces restreints. Les fours verticaux optimisent le rapport hauteur/diamètre du four, permettant ainsi de réaliser de grandes zones de transfert de chaleur radiante dans un espace au sol limité.

Du point de vue de l’alimentation en air de combustion, les conceptions techniques englobent quatre modes : tirage naturel, tirage forcé, tirage induit et tirage équilibré. Le tirage forcé utilise des ventilateurs pour augmenter la vitesse de l’air et améliorer le mélange air-carburant. Le tirage naturel repose sur la différence de densité entre les gaz à l’intérieur et à l’extérieur de la cheminée pour générer une aspiration. Le tirage équilibré utilise des ventilateurs à tirage forcé et induit pour un contrôle précis de la combustion. Tuopu Industry sélectionne le système de ventilation optimal en fonction des conditions du site du projet, de l'altitude, du climat et des caractéristiques du carburant.

85%

Efficacité thermique des radiateurs modernes

750-850C

Température de fonctionnement du four de craquage d'éthylène

1000C

Température maximale du reformeur d’hydrogène

Types de modes de ventilation

Portefeuille de produits de base de l'industrie Tuopu

Tuopu Industry couvre la chaîne industrielle complète des appareils de chauffage pour l'industrie pétrochimique, avec tous les produits fabriqués de manière indépendante sur la base d'une expérience pratique en ingénierie. Le tableau suivant répertorie les principales catégories de produits réellement fournis par l'entreprise :

Catégorie de produit	Fonction principale	Application typique
Four de craquage d'éthylène	Craque le naphta, l'éthane et d'autres matières premières à 750-850 C pour produire de l'éthylène et du propylène	Unités de production d'oléfines
Réformateur de production d'hydrogène	Fournit de l'énergie thermique jusqu'à 1 000 °C pour les réactions de reformage à la vapeur du gaz naturel ou des hydrocarbures.	Unités d’approvisionnement en hydrogène des raffineries

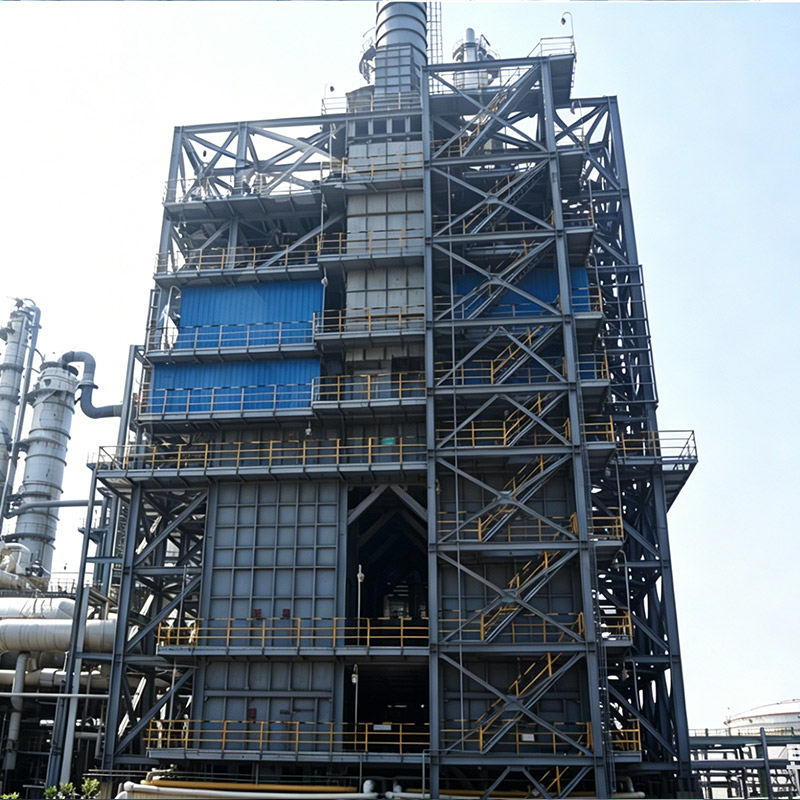

Aérotherme en styrène	Fournit une source de chaleur stable pour le processus de déshydrogénation de l'éthylbenzène en styrène	Installations de production de styrène
Chauffage CDU et VDU	Fournit l’énergie thermique initiale pour la distillation du pétrole brut afin de séparer diverses fractions	Unités CDU/VDU de raffinerie
Réformateur quatre en un	Intègre plusieurs fonctions de réaction pour optimiser l'efficacité thermique et la disposition spatiale	Usines chimiques de charbon et de gaz de synthèse
Ensemble de tube de reformage DRI	Fournit des assemblages de tubes de réaction résistants aux températures élevées pour le procédé de réduction directe du fer	Installations DRI en sidérurgie
Tube de craquage d'éthylène	Tubes en alliage haute température coulés par centrifugation qui résistent à des cycles thermiques extrêmes	Section radiante des fours de craquage de l'éthylène
Bobine radiante	Optimise l’efficacité du transfert de chaleur rayonnante et répartit uniformément la charge thermique	Sections radiantes de divers radiateurs à feu
Module de section de convection	Récupère la chaleur perdue des gaz de combustion pour améliorer l’efficacité thermique globale	Récupération de chaleur résiduelle des appareils de chauffage à combustion

Four de craquage d'éthylène vs chauffage conventionnel

Le four de craquage d’éthylène représente l’un des types de radiateurs à combustion les plus techniquement complexes de l’industrie pétrochimique. Tuopu Industry possède une expertise approfondie dans la conception et la fabrication de fours de craquage d'éthylène, offrant à ses clients des services EPC complets, depuis la conception du package de processus jusqu'au démarrage de l'usine.

Le cœur de la conception du four de craquage de l’éthylène réside dans la sélection et la disposition des serpentins à section radiante. Tuopu Industry utilise des tubes en alliage haute température coulés par centrifugation comme matériau de base pour la section radiante, qui maintiennent une excellente résistance au fluage et à l'oxydation à des températures de fonctionnement de 750 à 850 °C. La société a réalisé plusieurs projets EPC pour des fours de craquage d’éthylène, accumulant ainsi une expérience substantielle en matière de mise en œuvre d’ingénierie.

Principales différences de conception : Les fours de craquage d'éthylène doivent chauffer la matière première à 750-850°C dans un temps de séjour extrêmement court et éteindre rapidement la réaction. Par conséquent, la section radiante adopte des conceptions de serpentins de petit diamètre et à temps de séjour court avec des exigences extrêmement élevées en matière d'uniformité de distribution du flux thermique. Les appareils de chauffage conventionnels se concentrent sur le transfert de chaleur en régime permanent avec des conceptions de diamètre de tube et de vitesse d'écoulement relativement détendues.

Adéquation des appareils de chauffage à feu pour les installations à petite échelle

Les usines pétrochimiques à petite échelle sont confrontées à de multiples défis dans la sélection des appareils de chauffage, notamment les contraintes d'espace, les fluctuations de la charge thermique et l'adaptabilité du combustible. Les fours cylindriques et verticaux constituent des solutions compactes présentant des avantages significatifs dans les petites installations.

Les fours cylindriques adoptent des tubes radiants disposés verticalement, occupant une surface au sol minimale avec une structure compacte, ce qui les rend idéaux pour les projets de rénovation avec un espace limité. Les fours verticaux optimisent le rapport hauteur/diamètre du four, permettant ainsi de réaliser de grandes zones de transfert de chaleur radiante dans un espace au sol limité. Tuopu Industry effectue des évaluations complètes basées sur l'altitude du projet, les conditions climatiques et les caractéristiques du combustible afin de recommander des configurations de four optimales pour les petites usines.

Dimension d'évaluation	Avantages du four cylindrique	Avantages du four vertical
Occupation de l'espace	Faible encombrement, adapté aux projets de rénovation	Utilisation élevée de l'espace vertical
Plage de charge thermique	Charge thermique moyenne avec fonctionnement stable	Large plage de réglage de la charge thermique
Coût d'installation	Haute modularité, cycle d'installation court	Fondation simple, faible coût civil
Accessibilité pour la maintenance	Remplacement pratique du tube radiant	Grand espace d'inspection de la section de convection

Sélection du réchauffeur de procédé à haute température

La sélection des réchauffeurs pour procédés pétrochimiques à haute température se concentre sur la conception de la section radiante, la configuration du brûleur et l'optimisation de l'efficacité thermique. Tuopu Industry utilise la simulation informatique de la dynamique des fluides pendant la phase de conception pour optimiser les modèles de flammes, empêchant ainsi la surchauffe localisée causée par l'impact des flammes sur les tubes du four tout en réduisant simultanément les émissions d'oxyde d'azote.

La section radiante sert de zone centrale de transfert de chaleur d'un appareil de chauffage à feu, et sa conception détermine directement l'efficacité thermique et la sécurité de fonctionnement de l'installation. En optimisant la répartition de la charge thermique entre les sections radiantes et à convection, les radiateurs pétrochimiques modernes peuvent atteindre une efficacité thermique supérieure à 85 %. Tuopu Industry adopte des brûleurs à haut rendement et des systèmes de récupération de chaleur résiduelle pour maximiser l'efficacité de l'utilisation de l'énergie tout en garantissant les exigences du processus.

60-80%

Part des pertes de chaleur des gaz de combustion

CFD

Simulation de modèle de flamme

API560

Norme de conception internationale

GTC SIS

Protection de verrouillage de sécurité

Revêtement réfractaire ou conception à tube nu

Les systèmes de protection des tubes de chauffage pétrochimiques sont principalement divisés en conception de revêtement réfractaire et conception de tubes nus, chacun avec des scénarios et des caractéristiques de maintenance applicables.

La conception du revêtement réfractaire réduit les pertes de chaleur dans la section radiante et protège les tubes du four de l'érosion directe des gaz de combustion à haute température en appliquant des matériaux réfractaires à l'extérieur des tubes. Ce schéma convient aux sections radiantes à haute température fonctionnant au-dessus de 90°C, mais nécessite une inspection régulière de l'intégrité du revêtement pour éviter une surchauffe localisée du tube causée par le détachement du revêtement. La conception à tube nu élimine le revêtement réfractaire, exposant les tubes directement au rayonnement du four, facilitant l'inspection quotidienne et la surveillance en ligne avec un accès de maintenance plus pratique.

Dimension de comparaison	Conception de revêtement réfractaire	Conception à tube nu
Température Applicable	Sections radiantes haute température au-dessus de 900 °C	Sections radiantes et convection moyenne et basse température
Impact sur l'efficacité thermique	Réduit la perte de rayonnement du four d'environ 3 à 5 %	Perte de dissipation thermique du four relativement plus élevée
Exigences d'entretien	Nécessite une inspection périodique de l’intégrité de la doublure	Facilite l’inspection visuelle et la surveillance en ligne
Investissement initial	Coûts de matériaux et de construction plus élevés	Structure simple, investissement initial réduit
Durée de vie	La doublure nécessite un remplacement périodique	La durée de vie du tube dépend du matériau et des conditions de fonctionnement

Principes essentiels d'exploitation et de maintenance en toute sécurité

Le fonctionnement sûr des appareils de chauffage pétrochimiques est d’une importance primordiale. Tuopu Industry adhère strictement à l'API 560 et à d'autres normes internationales pendant l'exécution du projet, garantissant que la conception des équipements, la sélection des matériaux, l'inspection de la fabrication et la mise en service de l'installation sont conformes aux exigences réglementaires.

Les principales mesures de sécurité comprennent : la protection de verrouillage du système de gestion du brûleur et du système instrumenté de sécurité pour empêcher l'accumulation de combustible dans la chambre de combustion ; surveillance de la cokéfaction des tubes de four et technologie de décokage en ligne pour éviter la dégradation du transfert de chaleur et la surchauffe des parois des tubes causées par les dépôts de carbone internes ; systèmes multipoints de surveillance de la température et de détection de flammes pour la surveillance en temps réel de l'état des fours ; inspection et remplacement réguliers des matériaux réfractaires et des couches d'isolation pour garantir l'intégrité structurelle du corps du four.

Recommandation de maintenance prédictive : Tuopu Industry recommande une maintenance prédictive basée sur l'état, identifiant les pannes potentielles à l'avance en surveillant des paramètres tels que la température des parois des tubes, la composition des gaz de combustion et le taux de consommation de carburant, réduisant ainsi les temps d'arrêt imprévus.

Foire aux questions

Quelles sont les principales sources de perte de chaleur dans les appareils de chauffage pétrochimiques

Les pertes de chaleur primaires comprennent les pertes de chaleur des gaz de combustion représentant 60 à 80 %, les pertes par rayonnement du corps du four, les pertes par combustion incomplète et les pertes par rayonnement à l'ouverture. L'installation de préchauffeurs d'air pour récupérer la chaleur résiduelle des gaz de combustion, l'optimisation de l'épaisseur de l'isolation et l'adoption d'une technologie de combustion d'air à faible excès peuvent réduire considérablement ces pertes.

Quel est le mécanisme de cokéfaction dans les tubes chauffants et comment l'éviter

La cokéfaction est le phénomène par lequel les hydrocarbures se fissurent à haute température pour former des dépôts de carbone adhérant aux parois des tubes, réduisant ainsi l'efficacité du transfert de chaleur et provoquant une surchauffe des parois des tubes. Les mesures préventives comprennent le contrôle approprié de la gravité des fissures, l'utilisation d'une technologie de décokage à la vapeur en ligne, la sélection de matériaux en alliage résistant à la cokéfaction et l'optimisation des processus de traitement de la surface intérieure des tubes de four.

Quels sont les critères de sélection des appareils de chauffage à tirage forcé par rapport aux appareils de chauffage à tirage naturel ?

Le tirage forcé convient aux régions de haute altitude ou aux applications nécessitant un contrôle précis de l'air de combustion, permettant des taux de dégagement de chaleur plus élevés par brûleur. Le tirage naturel présente une structure simple et de faibles coûts d'exploitation, idéal pour les installations avec un approvisionnement stable en gaz combustible et des conditions environnementales favorables. Tuopu Industry effectue des évaluations complètes basées sur l'altitude du projet, le climat et les caractéristiques du carburant.

Quels sont les avantages des tubes de four coulés par centrifugation par rapport à la coulée statique

La coulée centrifuge forme des billettes de tube par rotation à grande vitesse sous la force centrifuge, ce qui donne une microstructure uniforme exempte de cavités de retrait et de porosité, avec une structure de grain raffinée. La résistance au fluage à haute température et les performances en fatigue thermique sont nettement supérieures à celles des tubes coulés statiquement, ce qui les rend particulièrement adaptés aux conditions de service extrêmes telles que les fours de craquage d'éthylène.

Quels sont les avantages du mode contractuel EPC pour les projets de chauffage au feu

Le modèle EPC intègre la conception, l'approvisionnement et la construction sous une seule entité responsable, éliminant ainsi efficacement les problèmes de coordination des interfaces, raccourcissant les calendriers de construction et contrôlant l'investissement total. S'appuyant sur sa propre base de fabrication et son expérience en gestion de projet, Tuopu Industry fournit à ses clients des services complets depuis la conception du package de processus jusqu'au démarrage de l'usine, y compris l'EPC pour les projets de fours de craquage d'éthylène.

Vitrine de séries de produits

Tuopu Industry couvre toute la chaîne industrielle des appareils de chauffage à feu pour l'industrie pétrochimique. La vitrine suivante présente la série de produits de base de l'entreprise, couvrant des segments de processus clés, notamment le craquage de l'éthylène, la production de styrène et la conversion des oléfines.

Four de craquage d'éthylène

Production d'oléfines

Chauffage au styrène

Unité Aromatiques

Chauffage de conversion d'oléfine

Conversion d'oléfine

Réchauffeur de déshydrogénation d'hexane

Processus de déshydrogénation

Chauffage à feu pour PDH

Unité PDH

Conclusion

Les réchauffeurs à feu destinés à l'industrie pétrochimique constituent le cœur thermique des installations pétrochimiques, leur qualité de conception ayant un impact direct sur l'efficacité opérationnelle, la sécurité et la rentabilité de l'usine. Tuopu Industry (Jiangsu) Co., Ltd., soutenue par des qualifications de fournisseur de premier niveau, une base de fabrication complète et une vaste expérience en matière de projets EPC, fournit à ses clients du monde entier des solutions complètes allant de la conception technique des appareils de chauffage à la fabrication d'équipements et à la construction de sites. Qu'il s'agisse de fours de craquage d'éthylène, de reformeurs de génération d'hydrogène ou de réchauffeurs CDU et VDU, Tuopu Industry propose des produits et services personnalisés répondant aux normes internationales.
