Qu'est-ce qu'un chauffage à feu pour l'industrie pétrochimique ?

Un appareil de chauffage à feu pour l'industrie pétrochimique est un dispositif thermique basé sur la combustion qui élève la température des fluides de traitement, tels que les matières premières d'hydrocarbures, le pétrole brut ou les gaz de réaction, en transférant la chaleur libérée par la combustion du carburant à travers des tubes radiants et de convection. Il s'agit de l'équipement de chauffage de base derrière des unités telles que le craquage de l'éthylène, le reformage catalytique, l'hydrotraitement et la production d'hydrogène, et sa conception détermine directement l'efficacité thermique, le rendement en produit et la sécurité de fonctionnement d'une usine.

Fonction principale et principe de fonctionnement

À l’intérieur d’un appareil de chauffage, le gaz combustible ou le mazout brûle dans la chambre de combustion et la chaleur dégagée est absorbée par le fluide de traitement circulant à travers les serpentins tubulaires. La section radiante, où les tubes font directement face à la flamme, gère environ 60 à 70 pour cent de la chaleur totale, tandis que la section de convection récupère la chaleur résiduelle des gaz de combustion avant qu'ils ne sortent de la cheminée. Ce transfert de chaleur par étapes permet au fluide d'atteindre des températures de sortie précises (par exemple, 750 à 850 °C pour la matière première du four de craquage de l'éthylène) sans surchauffe localisée qui pourrait endommager les tubes du four ou réduire la qualité du produit.

Types de base et applications d'ingénierie

Les appareils de chauffage pour l'industrie pétrochimique sont classés en plusieurs formes structurelles en fonction des exigences du processus. Tuopu Industry (Jiangsu) Co., Ltd. maintient des solutions d'ingénierie matures et réalise une conception personnalisée selon différentes spécifications des concédants de licence de processus, couvrant principalement les fours de type caisson, les fours cylindriques et les fours verticaux.

Fours à caisson — les tubes de la section radiante absorbent la chaleur principalement par rayonnement direct de la flamme, tandis que la section de convection transfère la chaleur par convection des gaz de combustion.
Fours cylindriques — comportent généralement des tubes radiants disposés verticalement ; certains modèles utilisent des conceptions de bobines hélicoïdales adaptées aux installations dans des espaces restreints.
Fours verticaux — empreinte compacte, couramment appliquée là où l'espace de la parcelle est limité.

Du point de vue de l'alimentation en air de combustion, les conceptions techniques englobent quatre modes : le tirage naturel, le tirage forcé, le tirage induit et le tirage équilibré. Le tirage forcé utilise des ventilateurs pour augmenter la vitesse de l'air et améliorer le mélange air-carburant ; le tirage naturel repose sur la différence de densité entre les gaz à l’intérieur et à l’extérieur de la cheminée pour générer une aspiration ; Le tirage équilibré utilise des ventilateurs à tirage forcé et induit pour un contrôle précis de la combustion. Tuopu Industry (Jiangsu) Co., Ltd. sélectionne le système de ventilation optimal en fonction de l'altitude du projet, du climat et des caractéristiques du carburant.

Principales catégories de produits fournis

Tuopu Industry (Jiangsu) Co., Ltd. couvre la chaîne industrielle complète des appareils de chauffage pour l'industrie pétrochimique, avec tous les produits fabriqués de manière indépendante sur la base d'une expérience pratique en ingénierie. Le tableau ci-dessous répertorie les principales catégories réellement fournies par l'entreprise.

Catégorie de produit	Fonction principale	Application typique
Four de craquage d'éthylène	Craque le naphta et l'éthane à 750-850°C pour produire de l'éthylène et du propylène	Unités de production d'oléfines
Réformateur de production d'hydrogène	Fournit de l'énergie thermique jusqu'à 1 000 °C pour les réactions de vaporeformage	Unités d’approvisionnement en hydrogène des raffineries
Tube de reformage DRI	Fournit des assemblages de tubes de réaction résistants aux hautes températures pour la production de fer réduit directement	Installations DRI en sidérurgie
Bobine radiante/tube de craquage	Tubes en alliage coulés par centrifugation qui résistent à des cycles thermiques extrêmes	Section radiante des radiateurs à feu
Section de convection	Récupère la chaleur perdue des gaz de combustion pour améliorer l’efficacité thermique globale	Récupération de chaleur en aval des appareils de chauffage
Tube catalyseur / Tube de réaction	Abrite un catalyseur pour les réactions de reformage et de craquage sous haute pression et température	Intérieurs de fours de reformage et de craquage

Pièces clés du four qui déterminent les performances

Au-delà du corps principal du four, plusieurs pièces du four régissent la fiabilité à long terme. Le collecteur et le collecteur distribuent et rassemblent le fluide de procédé à travers des passages de tubes parallèles, garantissant un débit équilibré et empêchant une surchauffe localisée. La plaque tubulaire sécurise les faisceaux de tubes au niveau des collecteurs du four et doit résister à des cycles de dilatation thermique répétés. La technologie des tubes de four de coulée centrifuge, utilisée pour la production de bobines radiantes et de tubes de fissuration, produit une paroi de tube avec une structure de grain uniforme, exempte de cavités de retrait et de porosité courantes dans la coulée statique, améliorant directement la résistance au fluage sous un service soutenu à haute température.

Série de produits de chauffage à feu

Une sélection de types de radiateurs à feu conçus et fabriqués par Tuopu Industry (Jiangsu) Co., Ltd. pour les unités de traitement chimique et pétrochimique, chacun étant personnalisé en fonction de réactions spécifiques et d'exigences thermiques.

Four de craquage d'éthylène

Four de craquage

Chauffage au styrène

Réchauffeur de processus

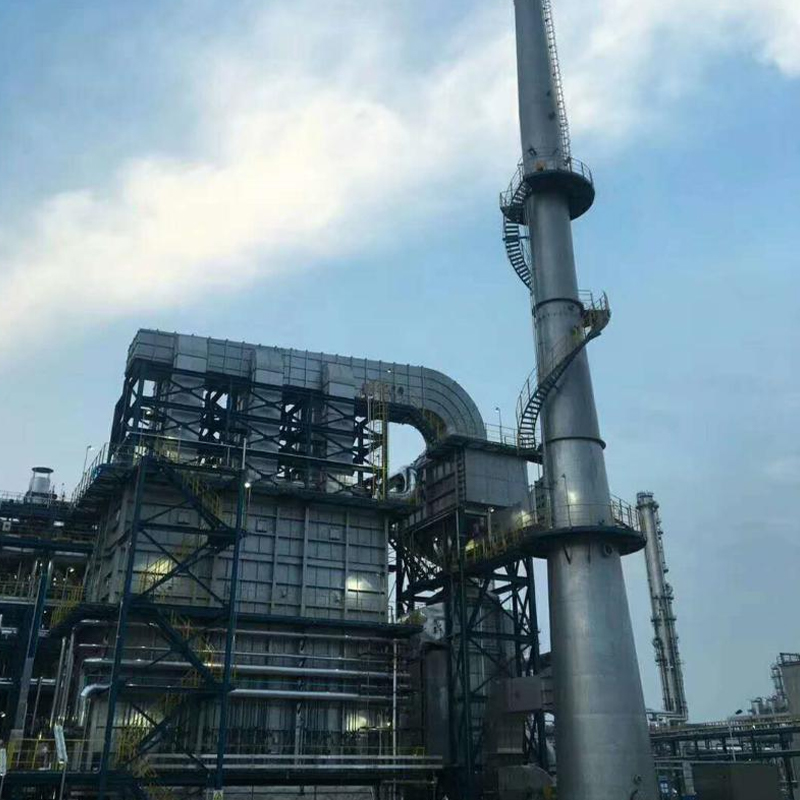

Chauffage à conversion d'oléfine

Chauffage de conversion

Appareil de chauffage alimenté par déshydrogénation à l'hexane

Chauffage de déshydrogénation

Chauffage à feu pour PDH

Chauffage PDH

Services d'ingénierie et EPC pour le four de craquage d'éthylène

Le four de craquage d’éthylène représente l’un des types de chauffages les plus complexes techniquement pour l’industrie pétrochimique. Tuopu Industry (Jiangsu) Co., Ltd. propose un EPC complet pour le four de craquage de l'éthylène, depuis la conception de l'ensemble du processus jusqu'au démarrage de l'usine. Dans la pratique de l'ingénierie des appareils de chauffage à feu, le cœur de la conception du four de craquage de l'éthylène réside dans la sélection et la disposition des serpentins de section radiante. Tuopu Industry (Jiangsu) Co., Ltd. utilise des tubes en alliage haute température coulés par centrifugation comme matériau de base pour la section radiante, maintenant une excellente résistance au fluage et à l'oxydation à des températures de fonctionnement de 750 à 850 °C.

L'EPC pour les projets de fours de craquage de l'éthylène exige une capacité de gestion de projet exceptionnellement élevée, impliquant une coordination précise entre la conception des processus, l'achat d'équipements, la construction du site, la mise en service et les phases de démarrage. S'appuyant sur sa propre base de fabrication et son équipe professionnelle de gestion de projet, Tuopu Industry (Jiangsu) Co., Ltd. contrôle efficacement le calendrier de construction et les coûts d'investissement tout en garantissant le succès du premier démarrage.

Efficacité thermique et capacité de fabrication

L’efficacité thermique est un indicateur de performance clé pour les appareils de chauffage à feu destinés aux raffineries de pétrole et aux applications pétrochimiques. En optimisant la répartition de la charge thermique entre les sections radiantes et à convection, en adoptant des brûleurs à haut rendement et en mettant en œuvre des systèmes de récupération de chaleur perdue, les appareils de chauffage pétrochimiques modernes peuvent atteindre une efficacité thermique supérieure à 85 %. Tuopu Industry (Jiangsu) Co., Ltd. utilise la simulation informatique de la dynamique des fluides pendant la phase de conception pour optimiser les modèles de flammes, empêchant ainsi la surchauffe localisée causée par l'impact des flammes sur les tubes du four tout en réduisant les émissions d'oxyde d'azote.

Principes essentiels d'exploitation et de maintenance en toute sécurité

Le fonctionnement sûr des appareils de chauffage à feu pour l'industrie pétrochimique est conforme à l'API 560 et à d'autres normes internationales tout au long de la conception, de la sélection des matériaux, de l'inspection de la fabrication et de la mise en service de l'installation. Les principales mesures de sécurité comprennent :

Système de gestion du brûleur et système de sécurité instrumenté pour empêcher l'accumulation de combustible dans la chambre de combustion
Surveillance de la cokéfaction des tubes du four et technologie de décokage en ligne pour éviter la dégradation du transfert de chaleur et la surchauffe des parois des tubes
Surveillance multipoint de la température et détection de flamme pour une surveillance en temps réel de l'état du four
Inspection et remplacement réguliers des matériaux réfractaires et des couches d'isolation pour maintenir l'intégrité du corps du four

Tuopu Industry (Jiangsu) Co., Ltd. recommande une maintenance prédictive basée sur l'état, identifiant les pannes potentielles à l'avance en surveillant la température des parois des tubes, la composition des gaz de combustion et le taux de consommation de carburant, réduisant ainsi les temps d'arrêt imprévus.

Foire aux questions

Quelles sont les principales sources de perte de chaleur dans les appareils de chauffage pétrochimiques ?

La perte de chaleur des gaz de combustion représente 60 à 80 pour cent des pertes totales, aux côtés de la perte par rayonnement du corps du four, de la perte par combustion incomplète et de la perte par rayonnement à l'ouverture. L’installation de préchauffeurs d’air, l’optimisation de l’épaisseur de l’isolation et l’adoption d’une combustion d’air à faible excès peuvent réduire considérablement ces pertes.

En quoi un four de craquage d’éthylène diffère-t-il d’un appareil de chauffage conventionnel ?

Un four de craquage d'éthylène doit chauffer la matière première à 750-850°C dans un temps de séjour extrêmement court et éteindre rapidement la réaction, ce qui nécessite des conceptions de serpentins de petit diamètre et à court séjour avec une stricte uniformité du flux thermique. Les appareils de chauffage conventionnels se concentrent sur le transfert de chaleur en régime permanent avec des exigences plus souples en matière de diamètre de tube et de vitesse d'écoulement.

Qu’est-ce qui provoque la cokéfaction à l’intérieur des tubes des fours et comment peut-on l’éviter ?

La cokéfaction se produit lorsque les hydrocarbures se fissurent à haute température et forment des dépôts de carbone sur les parois des tubes, réduisant ainsi le transfert de chaleur et provoquant une surchauffe. La prévention comprend le contrôle de la gravité des fissures, l'application de décokage à la vapeur en ligne, la sélection de matériaux en alliage résistant à la cokéfaction et l'optimisation du traitement de surface des chambres à air.

Comment choisir entre un chauffage à tirage forcé et un chauffage à tirage naturel ?

Le tirage forcé convient aux régions de haute altitude ou aux applications nécessitant un contrôle précis de l'air de combustion, permettant un dégagement de chaleur plus élevé par brûleur. Le tirage naturel a une structure plus simple et des coûts d'exploitation inférieurs, adaptés à un approvisionnement stable en gaz combustible et à des conditions environnementales favorables.

Quels sont les avantages des tubes de four coulés par centrifugation ?

La coulée centrifuge forme des billettes de tube par rotation à grande vitesse, ce qui donne une microstructure uniforme, exempte de cavités de retrait et de porosité, avec une structure de grain raffinée. La résistance au fluage à haute température et les performances en fatigue thermique sont nettement supérieures à celles des tubes coulés statiquement, ce qui les rend bien adaptés au service dans les fours de craquage de l'éthylène.

Conclusion

Le chauffage à combustion pour l'industrie pétrochimique constitue le cœur thermique des installations pétrochimiques, son niveau de conception ayant un impact direct sur l'efficacité opérationnelle, la sécurité et l'économie de l'usine. Tuopu Industry (Jiangsu) Co., Ltd., appuyée par des qualifications de fournisseur de premier niveau, une base de fabrication complète et une vaste expérience en matière de projets EPC, fournit à ses clients mondiaux des solutions complètes allant de l'ingénierie pour les appareils de chauffage à la fabrication d'équipements et à la construction de sites, qu'il s'agisse d'un four de craquage d'éthylène, d'un reformeur de génération d'hydrogène ou d'un appareil de chauffage à feu pour les applications de raffinerie de pétrole.
